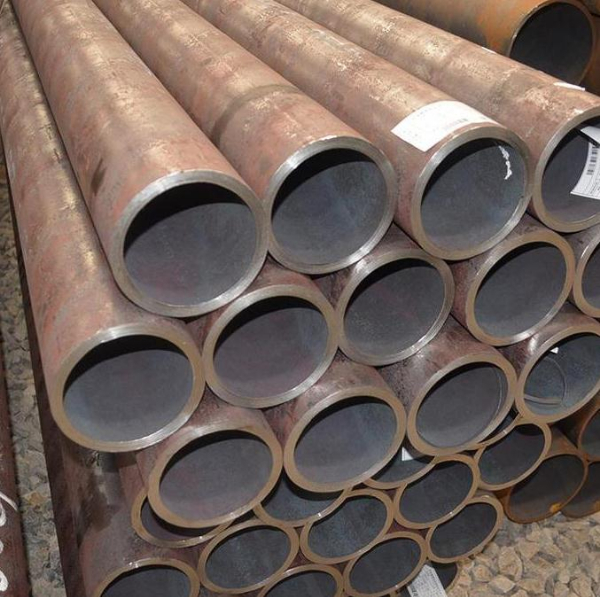

45#無縫鋼管屬鋼材中的一種材質(zhì)。屬優(yōu)質(zhì)碳素結(jié)構(gòu)鋼。大量的模具生產(chǎn)公司會(huì)用到，做模具鋼使用。45是指此種材質(zhì)中碳的含量，大概在450左右。此種材質(zhì)，相對(duì)于其他的優(yōu)碳鋼，也較普遍。
45#無縫鋼管，平均含碳量為0.42-0.50%,平均含硅量為0.17-0.37%,平均含錳量為0.50-0.80%,平均含硫量<=0.035%,平均含磷量<=0.035%,平均含鉻量<=0.25%,平均含鎳量<=0.2545鋼含碳0.45%左右.
45#無縫管主要用于制造齒輪、齒條、鏈輪、軸、鍵、銷、蒸汽透平機(jī)的葉輪、壓縮機(jī)泵的零件。%,
推薦熱處理溫度：正火850，淬火840，回火600. 45號(hào)鋼為 優(yōu)質(zhì)碳素結(jié)構(gòu)用鋼 ,硬度不高易切削加工,模具中常用來做模板,梢子,導(dǎo)柱等,但須熱處理 。
1. 45號(hào)鋼淬火后沒有回火之前，硬度大于HRC55(最高可達(dá)HRC62)為合格。實(shí)際應(yīng)用的最高硬度為HRC55(高頻淬火HRC58)。
2. 45#無縫鋼管不要采用滲碳淬火的熱處理工藝。調(diào)質(zhì)處理后零件具有良好的綜合機(jī)械性能，廣泛應(yīng)用于各種重要的結(jié)構(gòu)零件，特別是那些在交變負(fù)荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨?？捎谜{(diào)質(zhì)+表面淬火提高零件表面硬度。
滲碳處理一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調(diào)質(zhì)+表面淬火高。其表面含碳量0.8--1.2%，芯部一般在0.1--0.25%(特殊情況下采用0.35%)。經(jīng)熱處理后，45#無縫鋼管表面可以獲得很高的硬度(HRC58--62)，芯部硬度低，耐沖擊。
如果用45#無縫管滲碳，淬火后芯部會(huì)出現(xiàn)硬脆的馬氏體，失去滲碳處理的優(yōu)點(diǎn)?，F(xiàn)在采用滲碳工藝的材料，含碳量都不高，到0.30%芯部強(qiáng)度已經(jīng)可以達(dá)到很高，應(yīng)用上不多見。0.35%從來沒見過實(shí)例，只在教科書里有介紹?？梢圆捎谜{(diào)質(zhì)+高頻表面淬火的工藝，耐磨性較滲碳略差。
GB/T699-1999標(biāo)準(zhǔn)規(guī)定的45鋼推薦熱處理制度為850℃正火、840℃淬火、600℃回火，達(dá)到的性能為屈服強(qiáng)度≥355MPa ,GB/T699-1999標(biāo)準(zhǔn)規(guī)定45鋼抗拉強(qiáng)度為600MPa，屈服強(qiáng)度為355MPa，伸長率為16%，斷面收縮率為40%，沖擊功為39J。
